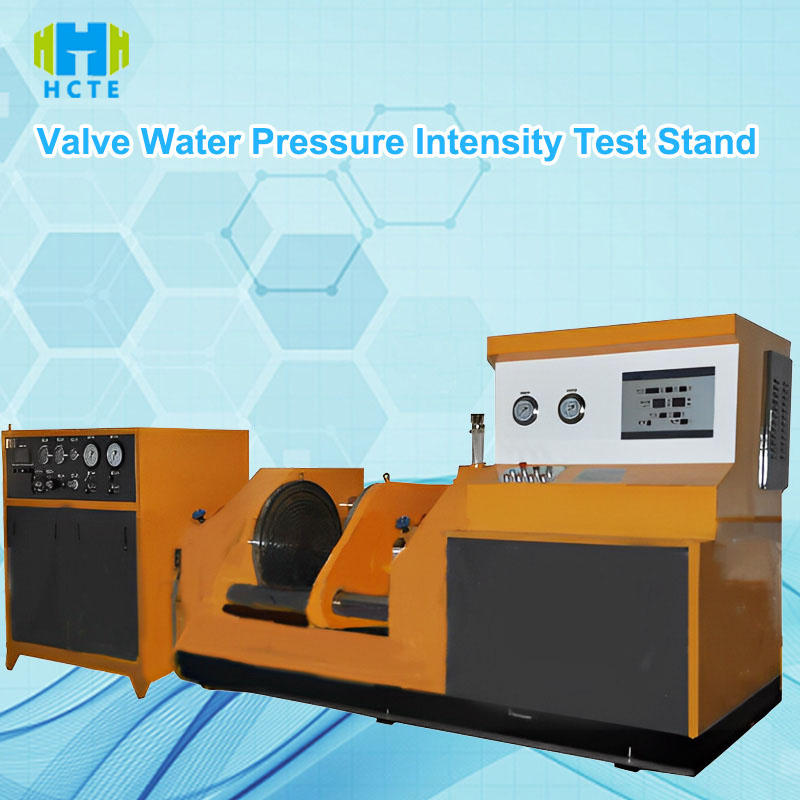

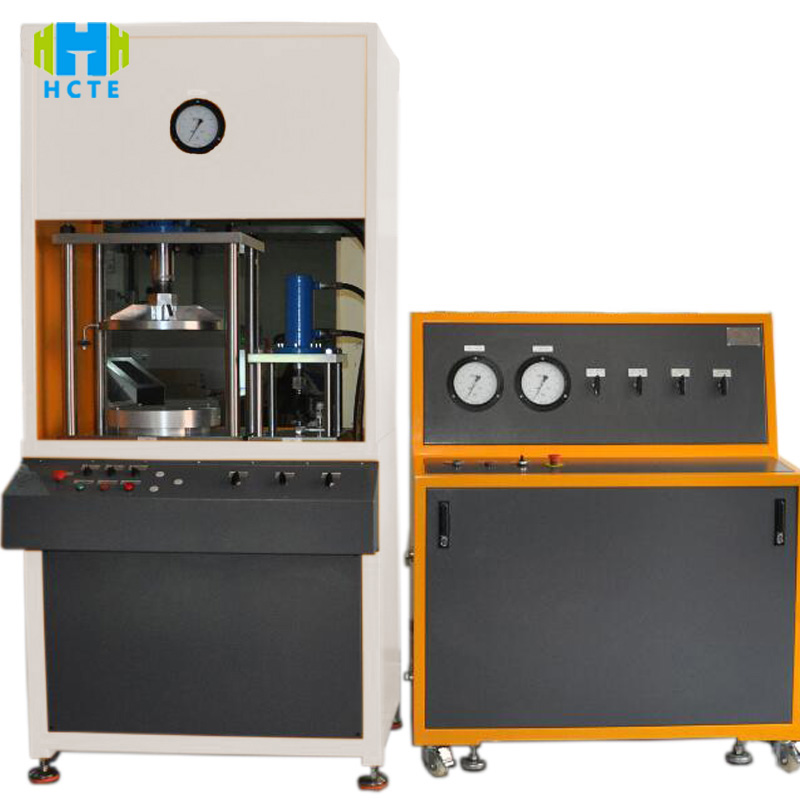

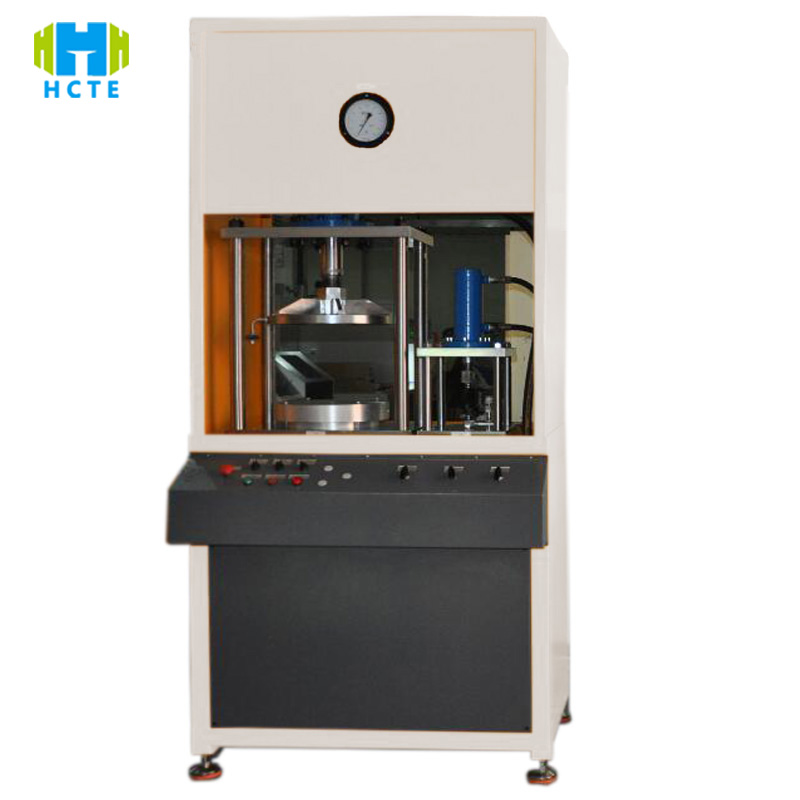

Banco de pruebas de resistencia a la presión del agua con válvulas, ISO5208, PLC táctil, equipo inteligente para pruebas de presión de agua
Introducción del producto
El banco de pruebas de resistencia a la presión del agua de la válvula WPT-1 logra una detección eficiente del rendimiento de la válvula a través de un control de presión preciso y una gestión inteligente de datos:
- Cobertura de rango completo: presión ajustable de 0 a 60 MPa (precisión del sensor de presión estándar ±0,5 % FS), compatible con válvulas de calibre DN15-DN600, admite prueba de resistencia de la carcasa (1,5 veces la presión nominal) y prueba de sellado (1,1 veces la presión nominal).
- Control inteligente: la pantalla táctil PLC establece los parámetros de prueba (presión, tiempo de mantenimiento de la presión, número de ciclos) con un botón, el servomotor impulsa la bomba de émbolo para aumentar/disminuir automáticamente la presión, estabilidad de presión ≤±1% FS, evitando errores de operación manual.
- Seguro y confiable: tubería de alta presión de acero inoxidable (resistencia a la presión de 100 MPa) con doble protección de presión (válvula de desbordamiento mecánica + apagado por sobrepresión de software), sensor de detección de fugas que monitorea en tiempo real el entorno circundante del banco de pruebas para garantizar la seguridad del operador.
- Trazabilidad de datos: Memoria 16G incorporada, registra automáticamente la curva de presión-tiempo, fugas, tasa de aprobación de mantenimiento de presión y otros datos, admite exportación USB y análisis de software de computadora host (genera informe de prueba PDF) y cumple con los requisitos de trazabilidad de calidad ISO 9001.
Características del producto
Control de presión de alta precisión
- Combinación de servomotor + bomba de engranajes de alta precisión, resolución de presión 0,1 MPa, tasa de aumento de presión 0-5 MPa/s ajustable, cumple con los requisitos de prueba ASME B16.34 para aumento lento de presión.
- El sensor de presión está calibrado por CNAS, con una deriva anual de ≤0,2 % FS, lo que garantiza la estabilidad de la precisión a largo plazo.
Modo de prueba multifunción
- Admite pruebas de válvulas individuales y pruebas paralelas de múltiples válvulas (hasta 8 estaciones), adecuado para todo tipo de válvulas, como válvulas de compuerta, válvulas de cierre, válvulas de bola, válvulas de retención, etc.
- El tiempo de mantenimiento de presión de 0 a 240 minutos se puede configurar libremente para simular una prueba de estabilidad a largo plazo en condiciones de alta presión.
Optimización de la interacción persona-computadora
- Pantalla táctil a color de 7 pulgadas (interruptor en chino e inglés), visualización en tiempo real de la curva de presión, temperatura, estado de fuga, interfaz de operación intuitiva y fácil de entender.
- Interfaz de control remoto (RS485/USB), admite la importación por lotes de software de soluciones de prueba desde la PC, mejora el nivel de automatización del laboratorio.
Diseño de protección de seguridad
- Ventana de observación transparente a prueba de explosiones (resistencia a la presión 50 MPa), área de prueba completamente cerrada, corte automático del suministro de energía y alarma de sonido y luz en caso de fuga.
- Protección contra sobretemperatura (temperatura del motor > 70 ℃ apagado), protección contra escasez de agua (nivel de líquido del tanque de agua por debajo de la línea de advertencia), reduce la pérdida de equipo.
Normas internacionales de referencia
- ASME B16.34: Nivel de presión de la válvula y método de prueba (cláusulas de prueba de resistencia de la carcasa, rendimiento de sellado).
- GB/T 13927: Norma de prueba de presión de válvulas industriales (tiempo de mantenimiento de presión, reglas de determinación de fugas).
- API 598: Especificación de prueba de presión de válvula (especifica los requisitos de temperatura y medio de la prueba de presión de agua).
- ISO 5208: Norma de prueba de fugas de válvulas industriales (método de detección de fugas de gas/líquido).
Uso del producto
- Fabricación de válvulas: inspección de muestreo de la resistencia de la carcasa y del rendimiento del sellado antes de salir de fábrica para garantizar que la válvula cumpla con el nivel de presión nominal (como inspección de válvulas PN16, PN63).
- Ingeniería de tuberías: vuelva a inspeccionar la válvula antes de la instalación para evitar riesgos de fugas en condiciones de alta presión (como tuberías de gas natural, inspección de válvulas de procesos químicos).
- Agencias de inspección de calidad: proporcionan informes de inspección de terceros y respaldan las pruebas de cumplimiento para la certificación CE y API de válvulas.
- Instituciones de investigación: investigación sobre la resistencia a la presión de los materiales de las válvulas (como el análisis de la curva de presión-deformación de válvulas de acero inoxidable y hierro fundido).
Parámetros técnicos
| Categoría | Detalles de los parámetros |
| Modelo | WPT-1 |
| Rango de presión de prueba | 0-60 MPa (módulo de alta presión opcional de 100 MPa) |
| Precisión de la presión | ±0,5 %FS (precisión de escala completa) |
| Tamaño del puerto de prueba | DN15-DN600 (Admite conexiones bridadas/roscadas) |
| Método de conducción | Servomotor + bomba de émbolo (Potencia: 7,5 kW, Velocidad: 0-1500 rpm) |
| Sistema de control | Pantalla táctil PLC (7 pulgadas, resolución: 800×480) |
| Almacenamiento de datos | Almacenamiento integrado de 16 GB (admite más de 10 000 registros de pruebas) |
| Detección de fugas | Sensor infrarrojo (precisión de detección: 0,1 ml/min) + método de caída de presión (caída ≤0,5 % durante la retención) |
| Capacidad del tanque de agua | 200L (Acero inoxidable, con filtración de agua) |
| Temperatura de funcionamiento | 5-40 ℃ (humedad ≤85 %, sin condensación) |
| Nivel de ruido | ≤75dB (distancia de 1 metro) |
| Fuente de alimentación | CA 380 V ± 10 %, 50 Hz, potencia nominal: 15 kW |
| Clase de protección | IP54 (gabinete de control resistente al agua y al polvo) |
| Dimensiones | 2000×1500×1800 mm (largo×ancho×alto) |
| Peso | 850 kg (incluida la base) |
| Interfaces de comunicación | RS485, USB, Ethernet (opcional) |
Objetos de prueba y elementos de inspección
Objetos de prueba:
- Válvulas industriales (válvulas de compuerta, válvulas de cierre, válvulas de bola, válvulas de mariposa, válvulas de retención, etc.)
- Accesorios de tubería (bridas, codos, interfaces de recipientes a presión)
- Actuadores de válvulas (prueba de resistencia a la presión de actuadores neumáticos/eléctricos)
Elementos de inspección:
- Resistencia a la presión del agua de la carcasa (sin deformaciones ni fugas a 1,5 veces la presión nominal)
- Fuga de la superficie de sellado (manteniendo la presión durante 30 minutos a 1,1 veces la presión nominal, fuga ≤ valor estándar)
- Tasa de caída de presión (caída de presión durante el mantenimiento de la presión ≤ 0,5 %)
- Par de apertura y cierre (el sensor de par se puede utilizar opcionalmente para detectar la resistencia del interruptor de la válvula)
Servicio posventa
- Garantía: 2 años de garantía para toda la máquina, 3 años de garantía para los componentes principales (servomotores, sensores de presión), mantenimiento a precio de costo de por vida.
- Respuesta: Soporte técnico en línea las 24 horas, soluciones de cotización dentro de las 48 horas, pedidos nacionales enviados dentro de los 7 días hábiles.
- Servicio: Instalación y puesta en marcha gratuitas en el sitio (incluida capacitación sobre operación) y asesoramiento sobre métodos de inspección para normas como ASME/GB/API.
- Actualización: El software se puede actualizar de forma gratuita de por vida y admite la transformación de módulos de presión y sistemas de control de equipos antiguos (se debe evaluar la compatibilidad del hardware).
