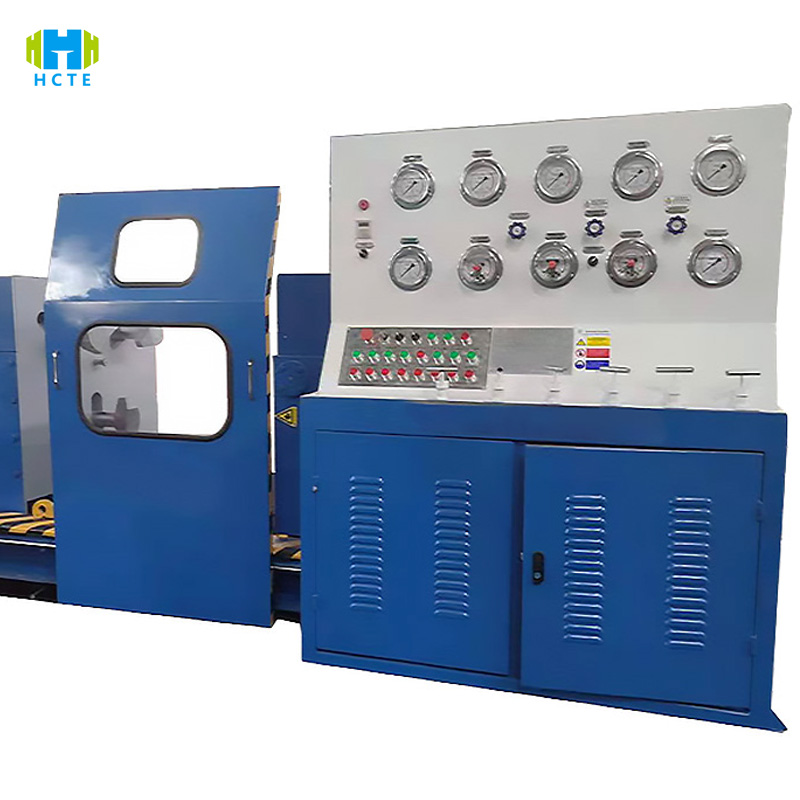

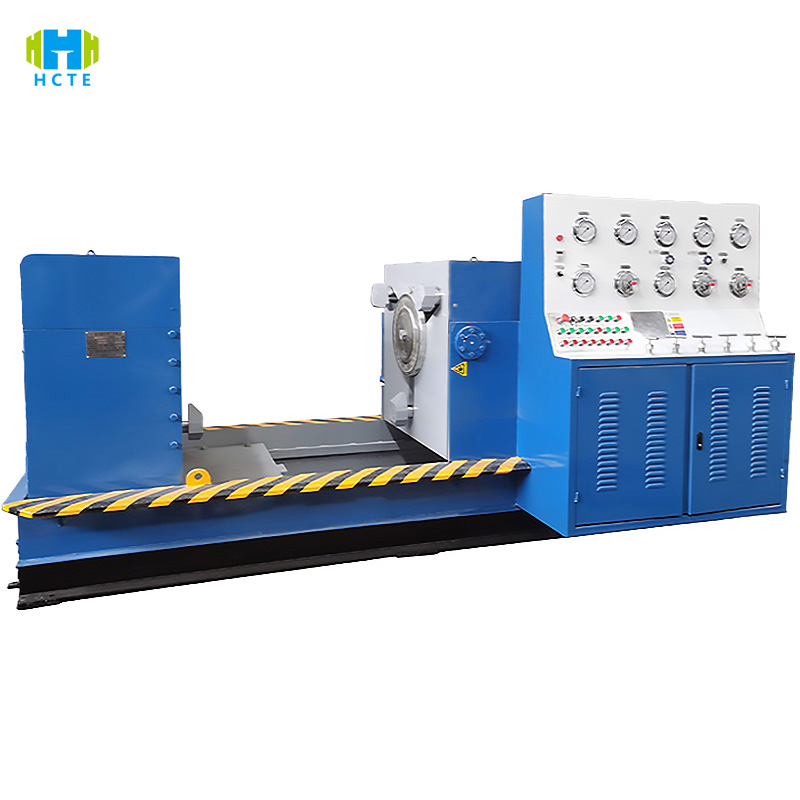

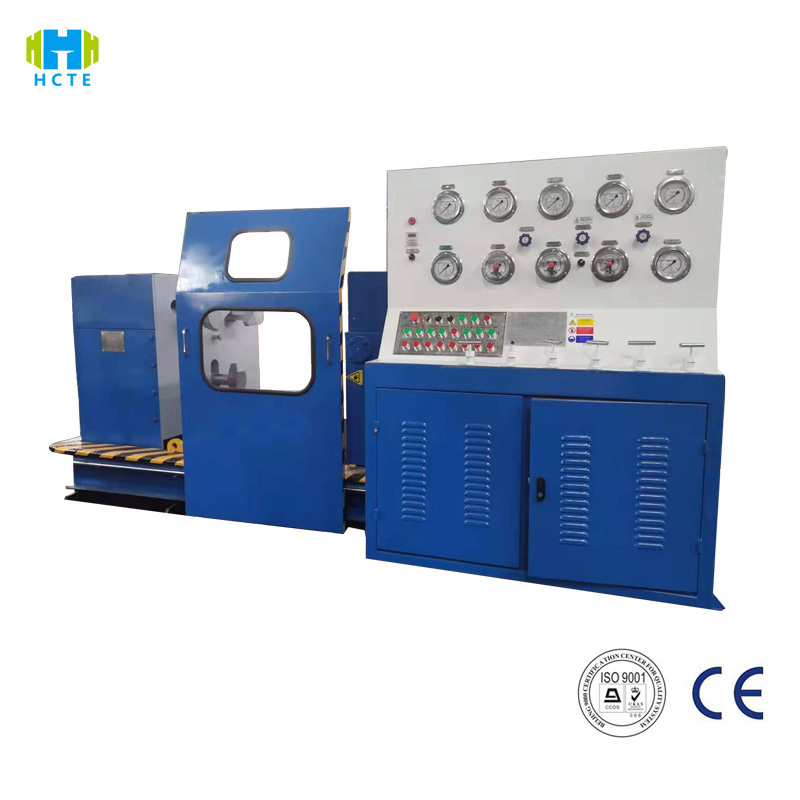

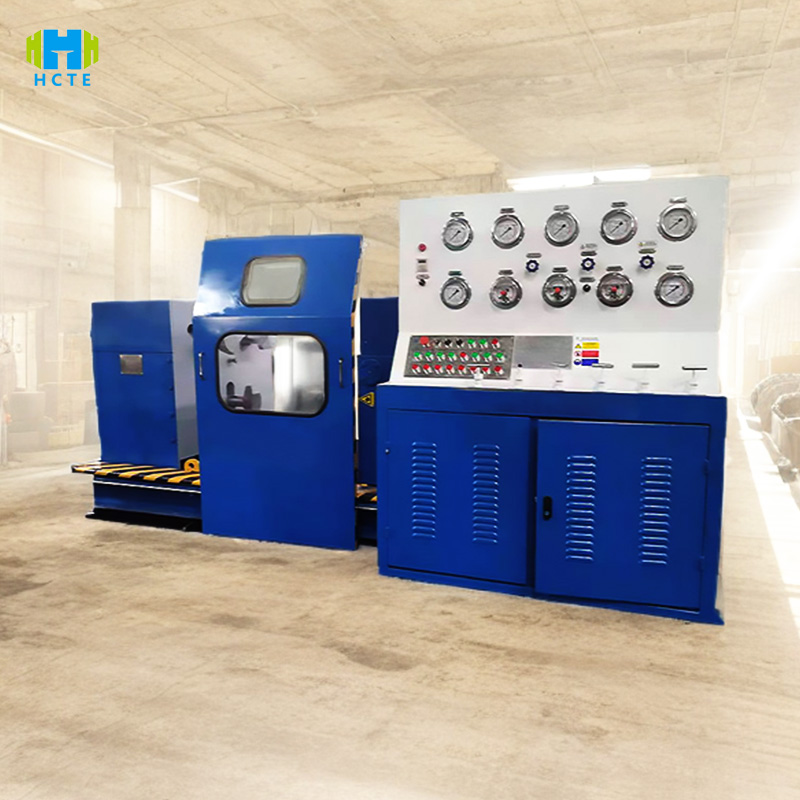

Probador de presión de retención de válvulas de 300 kN, prueba de paso completo Gb/T 13927
Introducción del producto
WPT-2 logra alta precisión y alta eficiencia en pruebas de válvulas a través de una estructura de sujeción innovadora y tecnología de medición y control inteligente:
- Sello de presión: la abrazadera hidráulica de 300 kN (fuerza de sujeción ajustable de 10 a 300 kN) es adecuada para válvulas de brida/oblea, y el anillo de sellado está hecho de politetrafluoroetileno resistente al desgaste para garantizar cero fugas durante el proceso de prueba y resolver el problema del sellado inestable de la sujeción manual tradicional.
- Cobertura de rango completo: prueba de presión de agua de 0 a 100 MPa (estándar), prueba de resistencia de la carcasa de soporte (1.5PN), prueba de sellado (1.1PN) y prueba de hermeticidad de aire a alta presión (módulo de gas opcional), adecuado para todo tipo de válvulas como válvulas de compuerta, válvulas de bola, válvulas de mariposa, etc.
- Medición y control inteligentes: pantalla táctil a color de 10 pulgadas (interruptor en chino e inglés), configuración con un clic de los parámetros de prueba, el servomotor impulsa la bomba de émbolo para aumentar automáticamente la presión (tasa ajustable de 0 a 10 MPa/s), estabilidad de presión ≤±0,5% FS, evitando errores de operación manual.
- Trazabilidad de datos: Memoria incorporada de 32G, registra automáticamente más de 50 parámetros como presión de sujeción, presión de prueba, fugas, tiempo de mantenimiento de presión, etc., admite exportación de datos USB/Ethernet y admite software de PC para generar informes de prueba en PDF (incluida curva de presión, juicio calificado), cumpliendo con los requisitos de trazabilidad de calidad ISO 9001.
Características del producto
- Diseño de sujeción eficiente
- Tiempo de respuesta de sujeción hidráulica
- Rango de presión de mantenimiento DN50-DN500, compatible con válvulas de nivel de presión PN16-PN100, sin necesidad de cambiar el accesorio y ajusta automáticamente la carrera de sujeción a través de la pantalla táctil.
- Pruebas de alta precisión
- El sensor de presión está calibrado por CNAS (precisión ±0,3 % FS) y la resolución del sensor de presión de sujeción es de 0,1 kN, lo que garantiza que la precisión de detección de fugas de la prueba de sellado alcance 0,05 ml/min (método de burbuja).
- El tiempo de mantenimiento de presión se puede configurar libremente de 0 a 300 minutos y admite modos de detección dual: método de caída de presión (caída de presión ≤ 0,3 %) y método de peso (conversión de fugas).
- La cabina a prueba de explosiones de vidrio templado (transmitancia 95%, resistencia a la presión 50 MPa) aísla el área de prueba y el sensor de detección de fugas (precisión 0,1 ppm) monitorea el entorno en tiempo real, se apaga automáticamente y emite alarmas con sonido y luz cuando excede el estándar.
- La doble protección contra sobrecarga (válvula de desbordamiento del sistema hidráulico + límite superior de presión del software), la advertencia automática de sobrecalentamiento del motor (＞75 ℃) y la escasez de agua del tanque de agua garantizan un funcionamiento seguro.
- Adaptación flexible
- Admite instalación de válvulas bridadas (RF/RTJ), tipo wafer y roscadas, equipadas con juntas de conversión universales (DN50-DN500), sin necesidad de herramientas personalizadas.
- La interfaz de control remoto (RS485/Modbus) se puede conectar al sistema MES de fábrica para realizar la carga automática y la gestión del proceso de datos de prueba.
Normas internacionales de referencia
- ASME B16.34: Clasificación de presión de la válvula y método de prueba (presión de prueba de carcasa/sello, cláusulas de tiempo de mantenimiento de presión).
- GB/T 13927: Prueba de presión de válvulas industriales (determinación de fugas, requisitos del medio de prueba).
- API 598: Especificación de prueba de presión de válvula (aclara la influencia de la temperatura de prueba de presión de agua y la fuerza de sujeción en los resultados de la prueba).
- ISO 5208: Prueba de fugas de válvulas industriales (método de detección de tasa de fuga de líquido/gas).
Uso del producto
- Fabricación de válvulas: Inspección completa del rendimiento del sellado y la resistencia de la carcasa antes de salir de la fábrica para garantizar que las válvulas PN16-PN100 cumplan con la clasificación de presión nominal (como la inspección por lotes de válvulas de bola y válvulas de mariposa).
- Ingeniería de tuberías: vuelva a inspeccionar el sellado de las válvulas antes de la instalación (como válvulas de compuerta de alta presión para tuberías de gas natural y válvulas resistentes a la corrosión química) para evitar accidentes por fugas durante la operación.
- Inspección y certificación de calidad: proporcionamos informes de pruebas de terceros y respaldamos las pruebas de cumplimiento de válvulas, como CE, API, TS, etc.
- Investigación y desarrollo científico: investigación sobre la resistencia a alta presión de los materiales de las válvulas (como el análisis de deformación de válvulas de acero inoxidable por debajo de 100 MPa) y pruebas de optimización de la estructura de sellado.
| Categoría | Detalles de los parámetros |
| Modelo | WPT-2 |
| Rango de fuerza de sujeción | 10-300 kN (Resolución: 0,1 kN) |
| Rango de presión de prueba | 0-100 MPa (hidráulico, módulo neumático opcional de 0-60 MPa) |
| Tamaño del puerto de prueba | DN50-DN500 (Conexiones de brida/oblea/roscadas) |
| Sistema de accionamiento | Sistema servo hidráulico (Potencia del motor: 11 kW, Tiempo de respuesta: <20 ms) |
| Interfaz de control | Pantalla táctil PLC (10 pulgadas, resolución de 1280 × 800, compatible con varios idiomas) |
| Precisión de la presión | ±0,3 % FS (hidráulico), ±1 % FS (neumático) |
| Detección de fugas | 0,05 ml/min (prueba hidráulica), 0,1 ppm (prueba neumática) |
| Capacidad de almacenamiento de datos | Memoria integrada de 32 GB (admite más de 20 000 registros de pruebas) |
| Capacidad del tanque de agua | 300L (Acero inoxidable, con filtración de impurezas) |
| Temperatura de funcionamiento | 5-45 °C (humedad relativa ≤85 %, sin condensación) |
| Nivel de ruido | ≤80dB (Estación hidráulica aislada, medida a 1 m de distancia) |
| Fuente de alimentación | CA 380 V ± 10 %, 50 Hz, potencia nominal: 22 kW |
| Clase de protección | IP55 (gabinete de control), IP67 (sensores de cámara de prueba) |
| Dimensiones | 2500 × 2000 × 2200 mm (largo × ancho × alto, incluida la estación hidráulica) |
| Peso | 1200 kg (incluidos los accesorios y el soporte de base) |
| Interfaces de comunicación | RS485, USB 3.0, Ethernet (compatible con el protocolo Modbus/TCP) |
Objetos de prueba y elementos de inspección
Objetos de prueba:
- Válvulas con bridas (válvulas de compuerta, válvulas de cierre, válvulas de retención)
- Válvulas tipo wafer (válvulas de mariposa, válvulas de bola)
- Válvulas roscadas (válvulas para instrumentos pequeños, válvulas de seguridad)
- Accesorios para válvulas (filtros, parallamas, válvulas de ventilación)
Elementos de inspección:
- Resistencia a la presión del agua de la carcasa (1,5 veces la presión nominal, sin deformación después de 30 minutos de mantenimiento de la presión)
- Fuga en la superficie de sellado (1,1 veces la presión nominal, 15 minutos de mantenimiento de la presión ≤ valor estándar)
- Sellado a presión de aire (presión de aire de 0,6 MPa, 60 minutos de mantenimiento de presión ≤0,5 %)
- Sellado a presión (prueba comparativa de fugas bajo diferentes fuerzas de sujeción)
- Prueba de vida por fatiga (500 ciclos de presurización, análisis de cambios de fugas)
