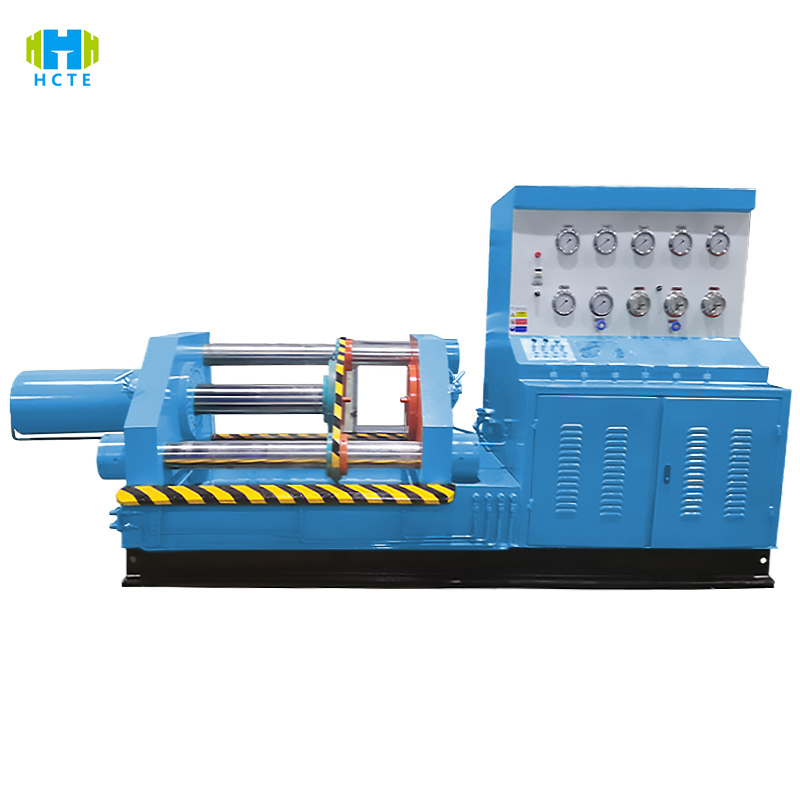

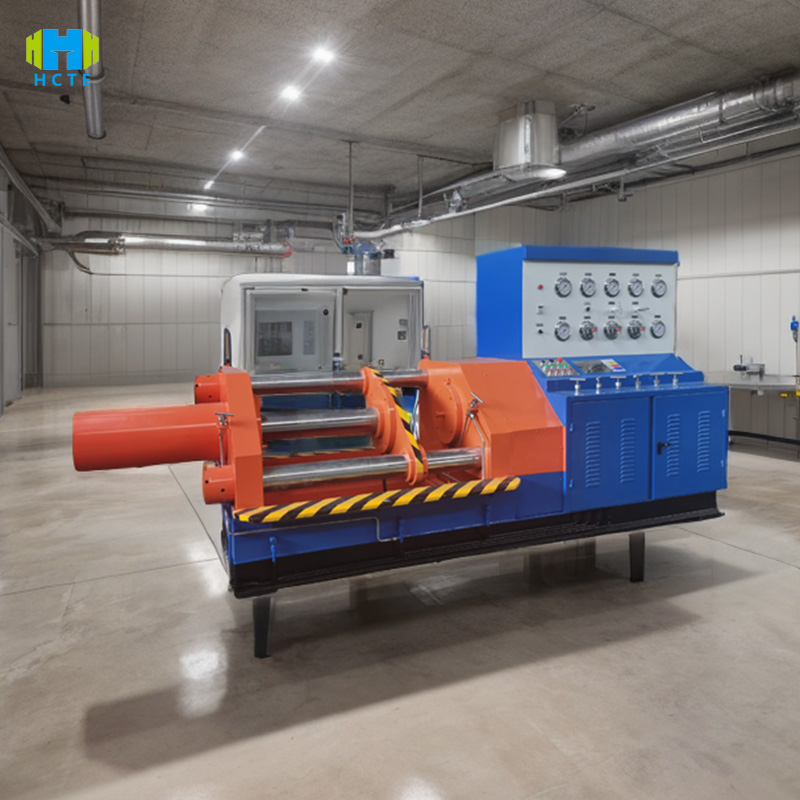

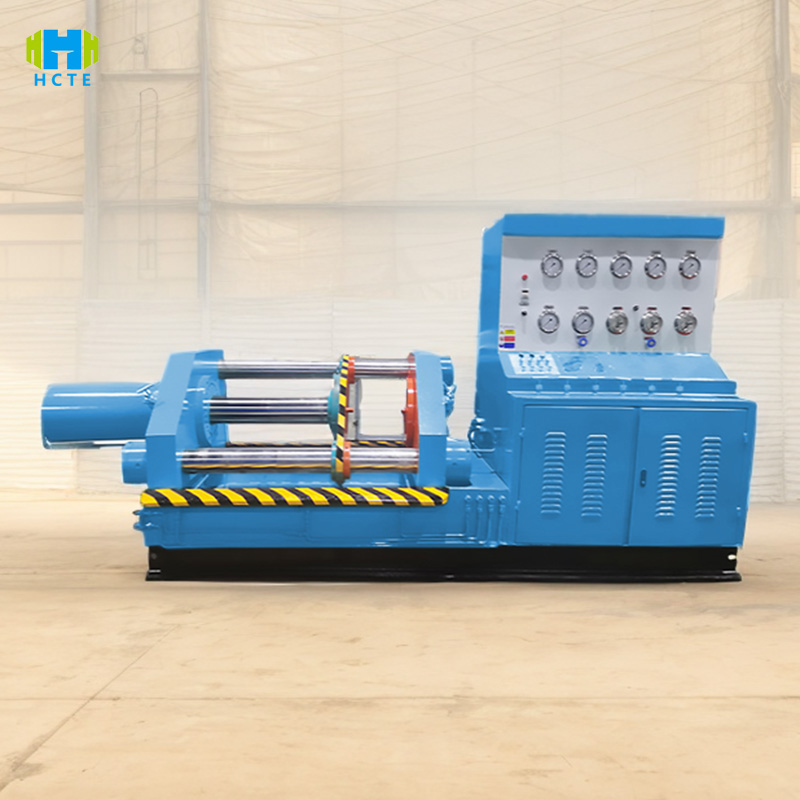

Banco de pruebas de válvulas de presión superior de 500 kN, 4 estaciones de prueba independientes, Asme B16.34

Banco de pruebas de válvulas de presión superior de 500 kN, 4 estaciones de prueba independientes, Asme B16.34

Introducción del producto

WPT-3 logra una detección eficiente y precisa de válvulas de alta presión a través de una estructura de presión superior y un diseño de múltiples estaciones:

• Tecnología de sellado de presión superior: prensa superior hidráulica de 500 kN (presión ajustable de 20 a 500 kN) con dispositivo de centrado automático para garantizar cero fugas en la superficie de sellado de la válvula soldada a tope/brida, resolver el problema de desigualdad de tensión de la sujeción de presión lateral tradicional y es adecuada para válvulas de nivel de presión PN16-PN1000.
• Prueba paralela de múltiples estaciones: 4 grupos de estaciones independientes (opcional hasta 8 estaciones), válvula de compuerta de soporte, válvula de parada, prueba sincrónica de válvula de seguridad, cada grupo de estaciones puede configurar independientemente la presión (0-150 MPa), el tiempo de mantenimiento de presión (0-300 minutos) y el tipo de medio (agua/gas), la eficiencia de detección aumentó en un 60%.
• Sistema inteligente de medición y control: la pantalla táctil a color de 10 pulgadas (interruptor en chino e inglés) inicia el proceso de prueba con un botón, el PLC vincula el servomotor para impulsar la bomba de émbolo de alta presión (resolución de presión 0.1MPa), visualización en tiempo real de la curva de presión, fugas, datos de presión superior, admite exportación de datos USB / Ethernet.
• Diseño de seguridad redundante: cámara de alta presión de acero inoxidable (resistencia a la presión de 200 MPa) con ventana de observación de vidrio a prueba de explosiones de doble capa, sensor de presión incorporado (precisión ±0,3 % FS) y monitor de fugas (precisión 0,05 ml/min), descarga automática de sobrepresión (presión establecida del 110 %), de acuerdo con las normas de seguridad eléctrica EN 61010-1.

Características del producto

Compatibilidad total con alta presión

• Admite pruebas de presión de agua de 0 a 150 MPa (estándar) y pruebas de presión de aire de 0 a 100 MPa (módulo opcional), adecuado para equipos de cabezal de pozo API 6A, válvulas de alta presión de grado de energía nuclear y otras condiciones de trabajo extremas de detección.
• El rango de presión máxima es de 20 a 500 kN. La retroalimentación en tiempo real del sensor de presión garantiza que la fuerza de sellado se adapte dinámicamente a la presión de prueba (por ejemplo, aplicando automáticamente una presión máxima de 400 kN durante una prueba de 100 MPa).

Capacidad de detección multidimensional

• Prueba de rendimiento: resistencia de la carcasa (1,5 veces la presión nominal), prueba del sello superior (1,1 veces la presión nominal), prueba de fuga del sello de gas (método de burbuja/método de caída de presión).
• Prueba especial: prueba de estabilidad de presión de válvulas de baja temperatura (ambiente de nitrógeno líquido de -196 ℃) y válvulas de alta temperatura (aire caliente de 350 ℃) (se requiere módulo de control de temperatura).
• Prueba de vida: 500 ciclos de presurización, monitoreo del desgaste de la superficie de sellado (precisión 0,01 mm) y tasa de caída de presión (≤0,5%).

Gestión inteligente de datos

• Memoria incorporada de 64G, registra automáticamente más de 30 parámetros como presión máxima, presión de prueba, fugas, temperatura ambiente y humedad, y admite el software de la computadora host para generar informes PDF (incluida la determinación de cumplimiento de la norma ASME).
• La pantalla táctil muestra gráficos estadísticos SPC de una sola estación (como valor CPK, análisis de capacidad del proceso) en tiempo real, y los datos anormales se marcan automáticamente en rojo y activan alarmas de sonido y luz.

Diseño de sujeción rápida

• El dispositivo de elevación eléctrico (carrera de 300 mm) se combina con un soporte de ajuste tridimensional para completar el reemplazo de válvulas DN800 en 10 minutos, lo que es un 80% más eficiente que la sujeción manual tradicional.
• El accesorio universal es compatible con válvulas de conexión de brida (RF/RTJ), soldadura a tope (BW) y roscadas (NPT) para reducir el costo de herramientas personalizadas.

Normas internacionales de referencia

• ASME B16.34: Clasificación de presión de la válvula (Cláusula 10 prueba de resistencia; Cláusula 11 prueba de sellado).
• API 598: Especificación de prueba de presión de válvula (Sección 4 procedimiento de prueba de presión hidráulica; Sección 5 requisitos de prueba de presión de aire).
• GB/T 13927: Prueba de presión de válvulas industriales (5.2 prueba de carcasa; 5.3 prueba de sellado).
• ISO 12266-1: Método de prueba de vida útil de la válvula (Parte 1 Vida mecánica; Parte 2 Vida útil del sellado).
• EN 12266-1: Prueba de presión de válvulas industriales (Anexo A Método de medición de fugas).

Uso del producto

• Petroquímica: Detectar la resistencia a la corrosión y el sellado de válvulas de bola de alta presión y válvulas de retención (como válvulas criogénicas para tuberías de GNL).
• Industria de energía nuclear: Verificar el desempeño sísmico de válvulas de seguridad y válvulas de aislamiento (simular la estabilidad de la presión en condiciones de sismo).
• Ingeniería de tuberías de alta presión: vuelva a probar la resistencia de la carcasa de las válvulas de compuerta PN1000 antes de la instalación para evitar el riesgo de ruptura en condiciones de presión ultra alta.
• Investigación y desarrollo de válvulas: Prueba de vida de nuevos materiales de sellado (como fuelles metálicos) para optimizar el diseño de válvulas de alta presión.

Parámetros técnicos

Objetos de prueba y elementos de inspección

Objetos de prueba:

Válvulas de brida de alta presión (válvulas de compuerta, válvulas de cierre, válvulas de bola, PN ≥ 100)

Válvulas soldadas a tope (como válvulas de alta temperatura y alta presión para centrales eléctricas)

Válvulas de seguridad roscadas (como válvulas de derivación del compresor)

Válvulas para condiciones especiales de trabajo (válvulas resistentes a la corrosión, resistentes a los impactos y de baja temperatura)

Elementos de inspección:

Prueba de resistencia de la carcasa: 1,5 veces la presión nominal durante 30 minutos, sin deformación, sin fugas.

Prueba de sellado:

Sello superior: 1,1 veces la presión nominal, fuga ≤ 0,1 mL/min (DN50).

Superficie de sellado: Detección por método de burbujas, no se generan burbujas continuas (fuga equivalente ≤ 0,05 mL/min).

Prueba de sellado de aire: presión de aire de 0,6 MPa, mantenimiento de presión durante 60 minutos, caída de presión ≤ 0,2 %.

Prueba de adaptación de presión superior: cálculo de la fuerza de sellado mínima bajo diferentes presiones de prueba (optimización de la eficiencia de sujeción).

Prueba de fatiga: 1000 ciclos de presurización, desgaste de la superficie de sellado ≤ 0,05 mm.
