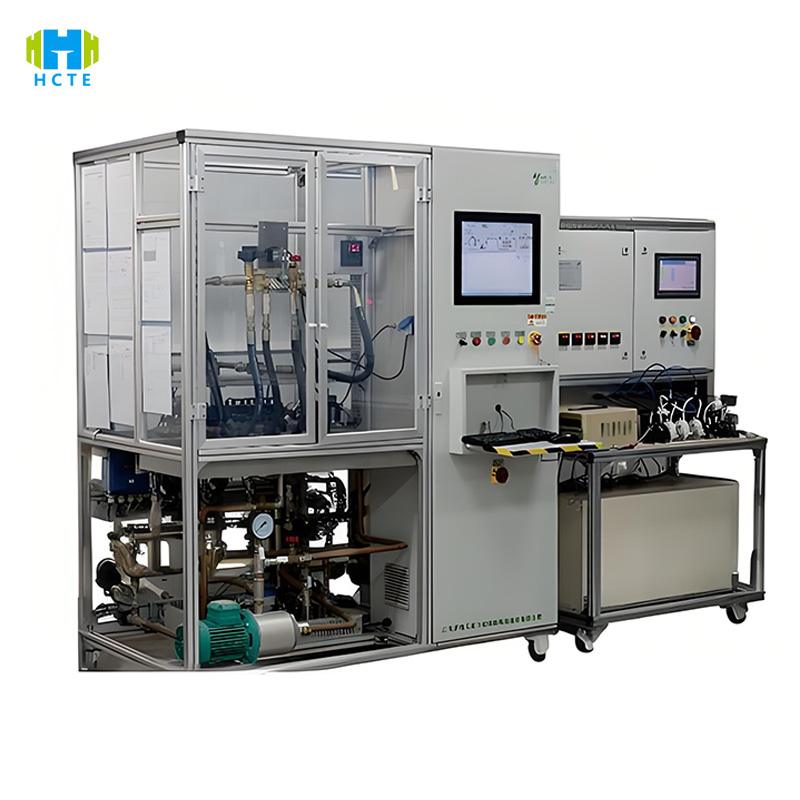

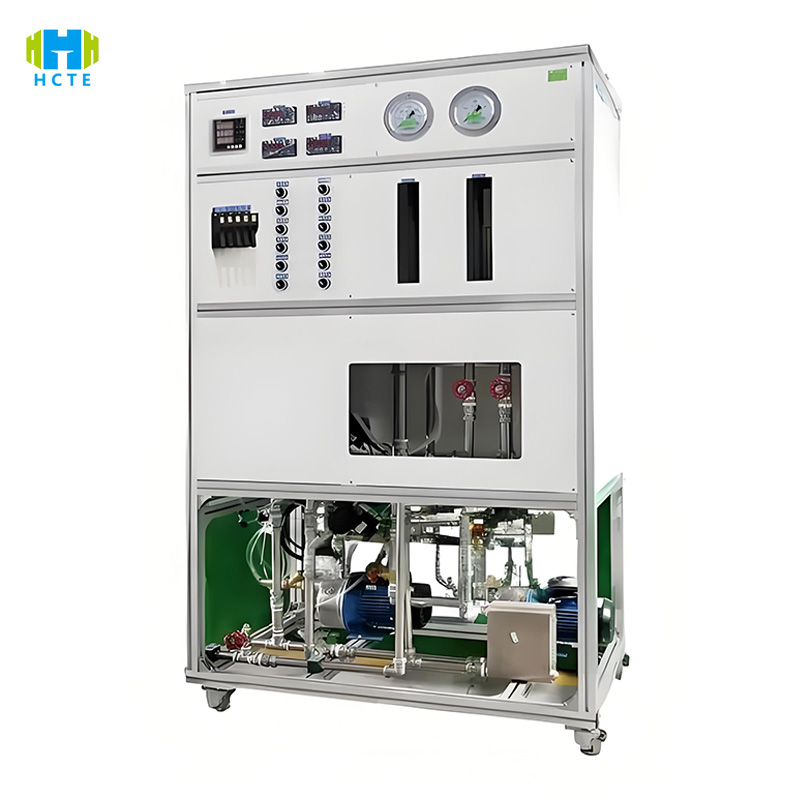

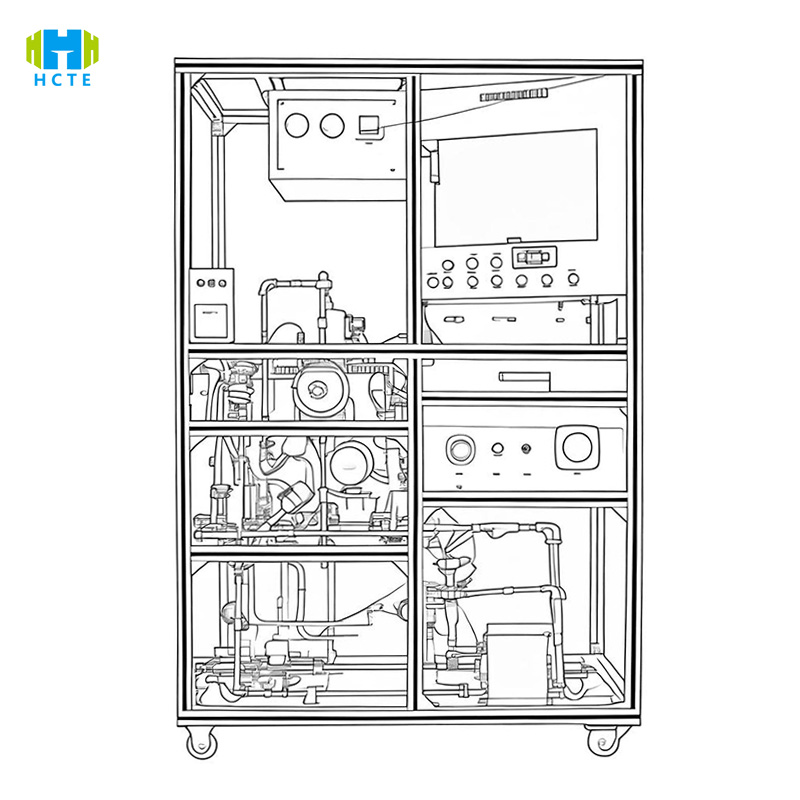

Equipo de prueba para hornos de calefacción a gas ISO 9001, 40 kW, eficiencia térmica ±1 %
Introducción del producto
- Adaptabilidad de potencia: 0-40 kW, adecuado para calderas de pared (18-30 kW), hornos de calefacción de suelo (30-40 kW), admite gas natural (12T/10T), gas licuado (20Y), prueba de fuente de gas completa, simulando la estabilidad de la combustión en diferentes entornos de presión de aire (500-3500 Pa).
- Simulación ambiental: ajuste de temperatura del agua 5-95 ℃ (precisión ±0,5 ℃), temperatura ambiente 5-45 ℃, con simulación de dureza del agua (0-1000 ppm), verifique la capacidad antiincrustante del horno de calentamiento en condiciones de trabajo complejas.
- Rendimiento térmico: prueba de eficiencia térmica (método de termopar dual, precisión ±1%), relación de ajuste de carga (entrada de calor máxima/mínima ≥3:1), análisis de la composición de los gases de combustión (CO≤300 ppm, NOx≤50 ppm).
- Detección de circuito dual de agua de calefacción/agua caliente sanitaria: caudal de agua de calefacción 0-30 L/min (precisión 1 %), caudal de agua de baño 0-20 L/min (precisión 0,5 %), adaptado a los requisitos de prueba de circuito dual de la cláusula 6.5.1 de GB 25034.
- Rendimiento de seguridad: detección de hermeticidad (1,5 veces la presión de trabajo durante 15 minutos, fuga ≤0,01 L/h), tiempo de respuesta de la válvula de gas (apertura/cierre ≤50 ms), protección contra sobrecalentamiento (apagado automático a 95 ℃).
- Seguridad eléctrica: resistencia de tierra ≤0,1 Ω, tensión de resistencia de aislamiento 1800 Vcc/1 min, de acuerdo con los requisitos de compatibilidad electromagnética EN 61326-1.
- Interfaz de operación: pantalla táctil de grado industrial de 12 pulgadas (interruptor en chino e inglés) con 8 plantillas de prueba principales integradas (como elementos completos de certificación CE, prueba de eficiencia energética Energy Star), proceso de inicio con un clic, tiempo de configuración de parámetros acortado en un 50%.
- Gestión de datos: el disco duro de estado sólido de 128G genera automáticamente informes en PDF (incluidos gráficos de control SPC y determinación de la clasificación de eficiencia energética), admite la exportación USB/Ethernet y la conexión del sistema MES, y el período de trazabilidad de datos es de hasta 10 años.
- Sujeción rápida: la abrazadera neumática de liberación rápida completa el reemplazo de la interfaz DN20-DN50 en 5 minutos y es compatible con hornos de calefacción montados en la pared o en el suelo de marcas como Navien y Vaillant.

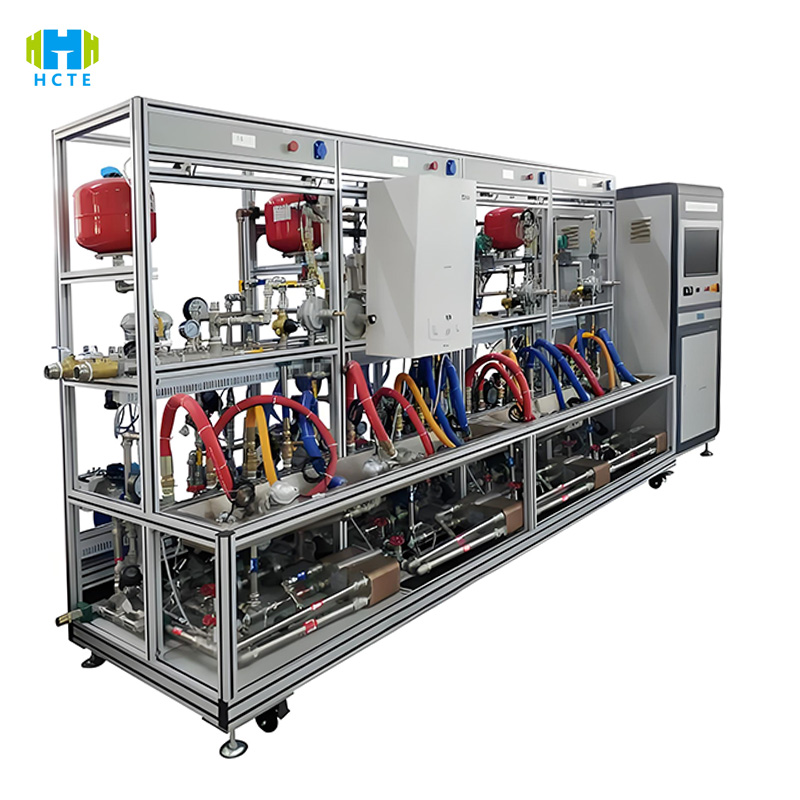

- Paralelo multiestación: prueba independiente estándar de 6 estaciones (12 estaciones opcionales), eficiencia de detección aumentada en un 80%, compatible con requisitos de inspección/muestreo completos para líneas de producción con una producción anual de más de 100 000 unidades.
Características del producto
- Medidor de flujo másico de gas importado de Alemania (±0,5 % FS), sensor de temperatura de resistencia de platino (±0,3 ℃), calibrado por CNAS, mejor que los estándares nacionales
- Módulo independiente de calefacción/agua para baño, detección sincrónica del rendimiento del sistema dual, adecuado para la verificación del estado de funcionamiento de complejos de calderas de pared de alta gama.
- GB 25034, EN 677, CSA 4.9 y otros 12 estándares internacionales integrados, generan automáticamente informes de datos necesarios para múltiples certificaciones
- Análisis en tiempo real de las fluctuaciones de la curva de combustión, identificación de 8 tipos de fallos como atascos de válvulas de gas y incrustaciones en el intercambiador de calor, con una precisión de diagnóstico de >98%.
- Módulo de gas/agua extraíble, admite cambio rápido entre gas natural/gas licuado y se adapta a las diferencias en las fuentes de gas en el mercado global.
Normas internacionales de referencia
- GB 25034-2020 “Caldera de agua caliente a gas” Artículo 6.5: Prueba de eficiencia térmica; Artículo 6.6: Prueba de hermeticidad y dispositivos de seguridad.
- EN 677:2018 "Norma de eficiencia energética para calderas de calefacción a gas" Apéndice A: Método de cálculo de la eficiencia térmica; Apéndice B: Prueba de consumo de energía en espera (≤1 W).
- CSA 4.9-19 “Norma de seguridad para equipos de calefacción a gas” Artículo 7: Prueba de rendimiento de combustión; Artículo 10: Verificación de dispositivos de control automático de seguridad.
- EN 61326-1:2013 "Requisitos de compatibilidad electromagnética para equipos eléctricos de medida, control y uso en laboratorio" Sección 4: Límites de interferencia de radiofrecuencia (Clase B); Sección 5: Inmunidad a descargas electrostáticas.
- ISO 9001:2015 “Sistema de Gestión de Calidad” Artículo 7.1.5: Requisitos de calibración de equipos de seguimiento y trazabilidad de datos.
Objetos de prueba y elementos de prueba
Objetos de prueba principales:
- Horno de calefacción a gas de pared para uso doméstico (18-30kW).
- Horno de calefacción a gas de suelo (30-40kW).
- Horno de calefacción modular comercial (se requiere módulo de alto voltaje opcional).
Elementos básicos de la prueba
- Rendimiento térmico: eficiencia térmica, relación de ajuste de carga, composición de los gases de combustión (CO/NOx), tasa de pérdida de calor.
- Evaluación de la eficiencia energética: consumo de energía en espera (Energy Star ≤1W), eficiencia de salida de agua caliente, eficiencia de carga parcial (requisitos EN 677).
- Rendimiento de seguridad: hermeticidad, fugas de la válvula de gas, tiempo de respuesta de protección contra apagado (≤30 s), temperatura de protección contra sobrecalentamiento (95 ℃ ± 2 ℃).
- Confiabilidad: prueba de 1000 ciclos de arranque y parada, simulación de incrustaciones en agua (dureza 1000 ppm funcionando durante 500 horas), durabilidad ante vibraciones (10-50 Hz).
- Adaptabilidad ambiental: arranque a baja presión (85 % de presión nominal), prueba de combustión a gran altitud (0-3000 m), arranque a baja temperatura (arranque en frío en entorno de 5 ℃).
- Rendimiento eléctrico: resistencia de tierra, tensión de aislamiento soportada, compatibilidad electromagnética (perturbación radiada ≤40dBμV/m).
Parámetros técnicos
| Categoría | Detalles de los parámetros |
| Modelo | HH-NL-501 |
| Rango de potencia de prueba | 0-40 kW (gas natural/GLP/gas manufacturado) |
| Rango de voltaje | CA 187-240 V (220 V/50 Hz), regulación de voltaje 0-250 V (±0,5 % de precisión) |
| Medición de corriente | 0-5A (Resolución: 0,01A, Precisión clase 0,5) |
| Temperatura del agua | Agua caliente: 5-95 °C (±0,5 °C); Agua para uso doméstico: 10-60 °C (±1 °C) |
| Caudal de agua | Circuito de calefacción: 0-30 l/min (±1 % de precisión); Circuito doméstico: 0-20 l/min (±0,5 %) |
| Presión del agua | Presión de trabajo: 0,05-0,3 MPa; Prueba de alta presión: 0,2-1,2 MPa (para prueba de presión) |
| Rango de presión de gas | 500-3500 Pa (Resolución: 10 Pa), compatible con baja presión (GN) y alta presión (GLP) |
| Caudal de gas | 0-6 m³/h (medidor de caudal másico de gas, precisión de ±1,5 % FS) |
| Precisión de la temperatura | Ambiente: 5-45 °C (±1 °C); Gases de combustión: 0-120 °C (Precisión de clase A) |
| Sistema de control | PLC + Pantalla táctil, compatible con el protocolo Modbus TCP/OPC UA, compatible con Smart Factory |
| Frecuencia de muestreo de datos | 200 Hz (adquisición en tiempo real de más de 60 parámetros: voltaje, corriente, temperatura, etc.) |
| Tamaño del puerto de prueba | DN20-DN50 (Interfaces NPT/RF, compatibles con las principales marcas) |
| Fuente de alimentación | CA 380 V ± 10 % (potencia de control: CA 220 V), potencia nominal: 30 kVA |
| Clase de protección | IP54 (Armario de Control), IP65 (Módulos de Circuito de Agua/Gas) |
| Dimensiones | 4000 × 2500 × 2300 mm (incluye tanque de agua, gabinete de gas y sistema de tratamiento de gases de escape) |
| Peso | 2500 kg (estructura de acero inoxidable + accesorios de aleación de aluminio) |
| Nivel de ruido | ≤70dB (medido a 1 m de distancia, funcionamiento sin carga) |
