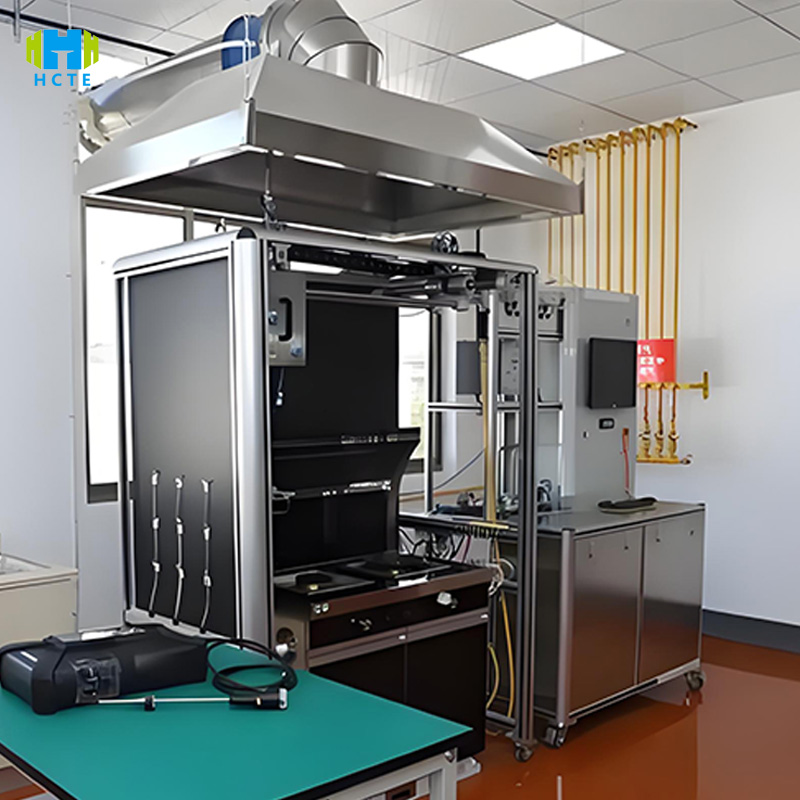

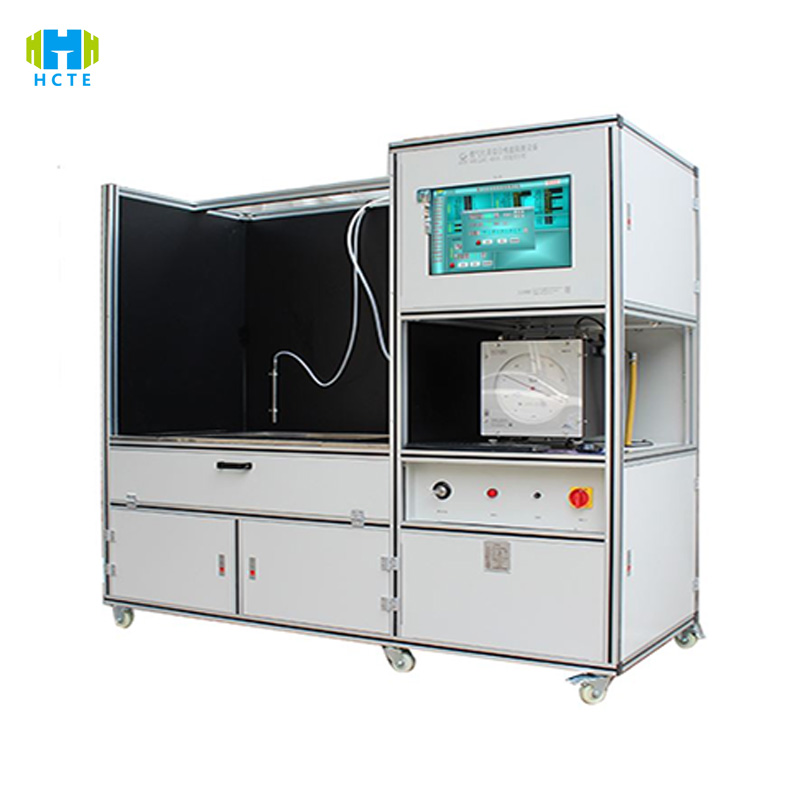

Equipo de prueba para cocinas de gas GB 16410, 5,0 kW, cobertura de carga térmica completa y precisión de laboratorio.

Equipo de prueba para cocinas de gas GB 16410, 5,0 kW, cobertura de carga térmica completa y precisión de laboratorio.

Introducción del producto

El HH-ZJ-507S se centra en la detección de precisión a nivel de laboratorio y realiza un análisis profundo del rendimiento de la estufa de gas a través de tres módulos principales:

▎Capacidad de detección de rendimiento en escenarios completos

Prueba de rendimiento térmico:

El rango de carga térmica es de 0 a 5,0 kW (resolución de 0,01 kW), compatible con estufas de uno, dos y varios quemadores. Es compatible con gas natural (12T/10T) y gas licuado (20Y), y la presión del gas se ajusta entre 500 y 3500 Pa (precisión de ±0,5 % FS).

Prueba de nivel de eficiencia energética (nivel 1-3): eficiencia de combustión ≥63% (nivel 3) a ≥69% (nivel 1), el cálculo de la eficiencia térmica cumple con los requisitos de la cláusula 6.5.2 de GB 16410, con una resolución del 0,1%.

Seguridad y fiabilidad:

Tiempo de respuesta de protección contra falla de llama ≤60 s (EN 30-1 Cláusula 7.2.3), detección de hermeticidad (1,5 veces la presión de trabajo durante 30 min, fuga ≤0,01 L/h).

Seguridad eléctrica: resistencia de puesta a tierra ≤0,1 Ω, tensión de resistencia de aislamiento 1800 Vcc/1 min, adaptado a los requisitos de antichoque eléctrico IEC 60335-2-37.

▎Matriz de sensores de alta precisión

Módulo de detección de núcleo:

Medidor de caudal másico de gas (±0,5% FS): rango 0-5 m³/h, monitorización en tiempo real de las fluctuaciones del caudal de gas (resolución 0,01 m³/h).

Sensor de flujo de calor infrarrojo (±1 % FS): cubre el campo de temperatura de 0 a 100 ℃, captura con precisión la distribución del calor en la superficie de la estufa e identifica el punto de pérdida de eficiencia térmica.

Analizador de gases de combustión (resolución de CO/NOx 1 ppm): compatible con detección ambiental GB 16410 Cláusula 6.5.3, alarma automática por sobrepasar el límite (CO > 0,05 %).

Simulación ambiental:

Simulación de presión del viento de 0 a 1000 Pa (precisión ±1 % FS), prueba la resistencia al viento de la estufa (como la estabilidad de la llama bajo una presión de viento de 800 Pa).

Control de humedad 10%-95% HR (±1% FS), verificar la tasa de éxito de encendido en un ambiente húmedo (≥98%).

▎ Medición y control inteligente y gestión de datos

Operación y análisis:

La pantalla táctil industrial de 12 pulgadas (conmutación entre chino e inglés) tiene 8 plantillas de prueba integradas (certificación CCC, eficiencia energética Energy Star, elementos completos de certificación CE), proceso de inicio con un solo clic y el tiempo de configuración de parámetros se acorta en un 50%.

Admite scripts de prueba personalizados (como simular la ignición a una presión de meseta de 80 kPa), adaptados a las necesidades de pruebas de I+D de laboratorio.

Trazabilidad de datos:

La unidad de estado sólido de 128 GB registra automáticamente más de 60 parámetros como carga térmica, flujo, composición de gases de combustión y genera informes en PDF con capítulos CNAS/CMA (incluidos formatos de datos certificados por UN/ECE).

Admite la conexión del protocolo OPC UA con sistemas de gestión de información de laboratorio (LIMS), con un período de trazabilidad de datos de hasta 15 años.

Características del producto

Precisión a nivel de laboratorio: ±1 % de carga térmica, ±0,5 % de precisión de detección de eficiencia energética, 1,2 veces mejor que los estándares nacionales, adaptado a los estrictos requisitos de certificaciones internacionales como UL/CE

Compatibilidad estándar total: 12 estándares internacionales integrados como GB/EN/CSA, genera automáticamente informes en varios idiomas (chino/inglés/francés/español), admite certificación global

Simulación de condiciones de trabajo extremas: encendido a baja presión a 3000 m de altitud, arranque a baja temperatura de -10 ℃, prueba de ambiente de alta humedad relativa del 85 %, que cubre escenarios de uso globales.

Análisis inteligente de IA: el algoritmo de aprendizaje automático identifica 7 tipos de fallas, como combustión incompleta y bloqueo de la boquilla, y la precisión de la advertencia de datos anormales es >98%.

Diseño modular: módulo de presión de gas/viento de desmontaje rápido, completa el cambio de fuente de gas (gas natural → gas licuado) en 20 minutos, lo que reduce los costos de depuración.

Normas internacionales de referencia

GB 16410-2020 “Estufas de gas de uso doméstico” Cláusula 6.5: Métodos de prueba de carga térmica y eficiencia térmica; Cláusula 7.2: Requisitos del dispositivo de protección contra el apagado de llama.

EN 30-1:2018 “Seguridad y rendimiento de las estufas de gas domésticas” Cláusula 5: Ensayo de rendimiento de combustión; Cláusula 7: Tiempo de respuesta del dispositivo de seguridad.

CSA 1.1-19 "Estándar de seguridad para estufas de gas" Cláusula 6: Cálculo de eficiencia térmica; Cláusula 9: Presión y juicio de prueba de hermeticidad del aire Programa Energy Star "Estándar de eficiencia energética de cocinas" Sección 4: Eficiencia térmica ≥ 65% (estufa de gas natural); Sección 5: Consumo de energía en espera ≤ 1W.

GB 30720-2014 "Valores límite de eficiencia energética y grados de eficiencia energética de estufas de gas domésticas" Nivel 1 de eficiencia energética, eficiencia térmica ≥ 69% (estufas de sobremesa), el proceso de detección cumple con la Cláusula 5.3.

Objetos de prueba y elementos de prueba

Objetos de prueba principales

Estufa a gas doméstica de un solo quemador (0,5-3,0kW).

Estufa a gas de dos o varios quemadores (1,0-5,0 kW).

Cocina a gas de sobremesa o empotrada (gas natural/gas licuado).

Elementos básicos de la prueba

Rendimiento térmico: carga térmica nominal, eficiencia térmica, desviación de la carga térmica (≤±10%), estabilidad de la llama (prueba de presión del viento de 800 Pa).

Evaluación de eficiencia energética: nivel de eficiencia energética (niveles 1-3), consumo de energía en espera, eficiencia de carga parcial (como eficiencia ≥60% bajo una carga térmica del 50%).

Rendimiento de seguridad: hermeticidad, tiempo de respuesta de protección contra apagado (≤60 s), temperatura de protección contra sobrecalentamiento (95 ℃ ± 2 ℃), resistencia de conexión a tierra (≤0,1 Ω).

Desempeño ambiental: composición de los gases de combustión (CO≤0,05%, NOx≤150 ppm), concentración de emisiones contaminantes (GB 16410 Cláusula 6.5.3).

Confiabilidad: Prueba de 1000 ciclos de encendido (tasa de éxito ≥ 99%), simulación de bloqueo de boquilla (500 horas de funcionamiento con gas de impureza de 50 μm).

Adaptabilidad ambiental: arranque a baja presión (85 % de presión nominal), prueba de combustión a gran altitud (0-3000 m), arranque a baja temperatura (entorno de -10 ℃).
