Gb 6932 En 61326 Sistema de prueba de calentadores de agua a gas de precisión de laboratorio

Gb 6932 En 61326 Sistema de prueba de calentadores de agua a gas de precisión de laboratorio

Introducción del producto

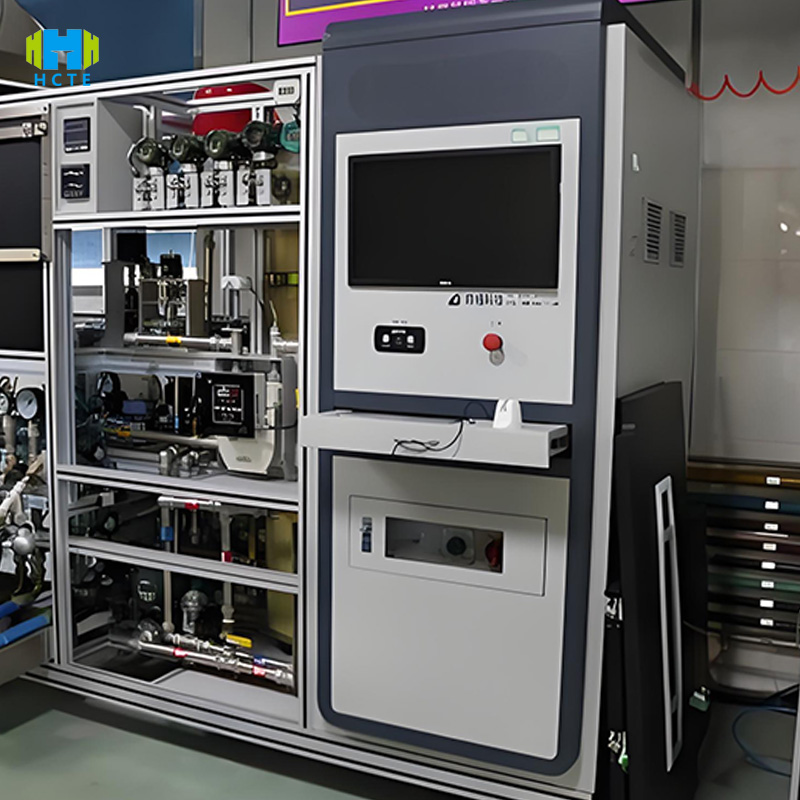

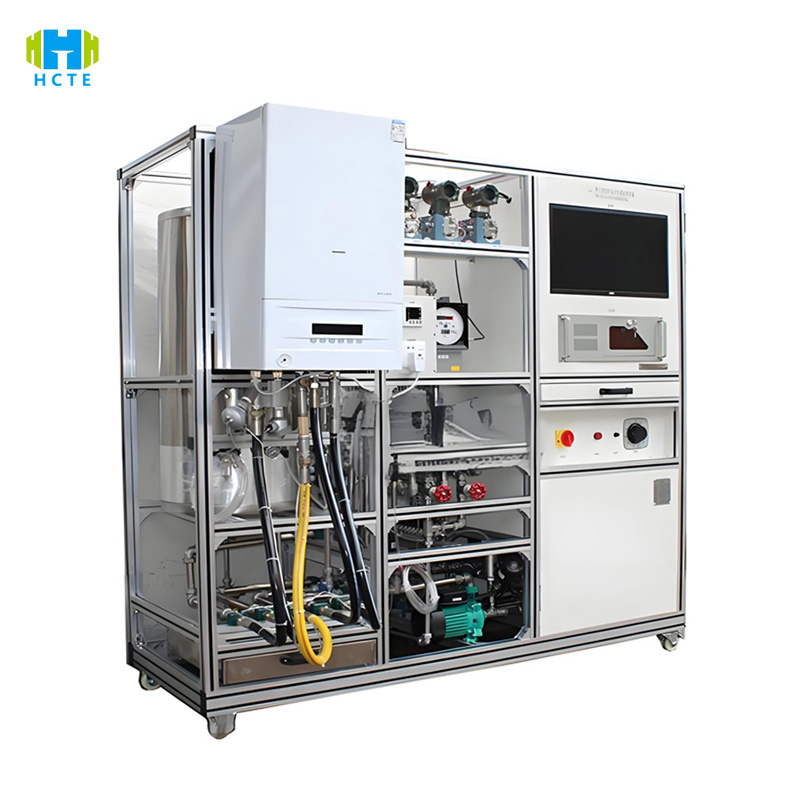

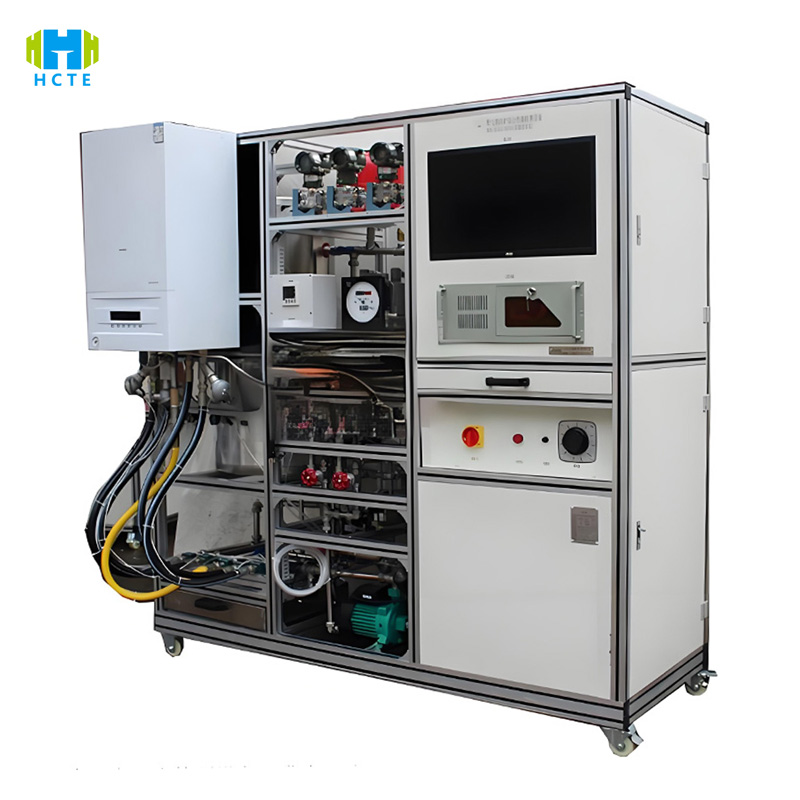

HH-RR-503S se centra en la detección de precisión a nivel de laboratorio y realiza un análisis profundo del rendimiento del calentador de agua a gas a través de cuatro módulos principales:

▎Detección en profundidad del segmento de máxima potencia

Adaptación de fuentes de energía y gas:

0-40kW cubre calentadores de agua domésticos (8-30kW) y comerciales (30-40kW), admite gas natural (12T/10T), gas licuado (20Y) fuente de gas completo, ajuste de presión de gas 500-3500Pa (resolución 10Pa), adaptado al entorno de fuente de gas global.

Capacidad de simulación de la calidad del agua:

Dureza 0-1000 ppm, ion cloruro 0-200 ppm ajustable, con control de caudal 0-30 L/min, verifica la resistencia a la corrosión y a las incrustaciones del intercambiador de calor y cumple con los requisitos de prueba de compatibilidad de calidad del agua GB/T 18870.

▎Análisis de rendimiento multidimensional

Ingeniería térmica y eficiencia energética:

La eficiencia térmica se prueba mediante el método de resistencia de doble platino (±0,8 % de precisión), lo que respalda la verificación en profundidad de la eficiencia energética de primer nivel (≥90 %);

Relación de ajuste de carga ≥5:1, resolución de velocidad de salida de agua caliente 0,1 L/min, adaptada a estrictos estándares de eficiencia energética como Energy Star;

Análisis en tiempo real de la composición de los gases de combustión (resolución de CO/NOx 1 ppm), en apoyo a las pruebas de certificación ambiental.

Seguridad y fiabilidad:

La precisión de detección de hermeticidad del aire alcanza 0,005 L/min (1,5 veces la presión durante 30 min), respuesta de protección contra apagado ≤30 s;

Prueba de seguridad eléctrica: resistencia de aislamiento ≥10 MΩ, voltaje soportado 1800 Vcc/1 min, de acuerdo con los requisitos de antichoque eléctrico IEC 60335;

1000 ciclos de arranque y parada, calidad de agua con dureza de 1000 ppm, funcionamiento a largo plazo, simulando durabilidad en el uso real.

▎Medición y control inteligente y gestión de datos

Operación y proceso:

La pantalla táctil de 15 pulgadas tiene más de 10 plantillas estándar integradas (CCC/CE/Energy Star), admite procesos personalizados y reduce el tiempo de configuración de parámetros en un 60%;

Cambie entre interfaces en chino e inglés, adaptándose a entornos de laboratorio multilingües.

Trazabilidad de datos:

El almacenamiento de estado sólido de 256 GB recopila más de 80 parámetros en tiempo real y genera informes PDF con firmas digitales (incluidos formatos de datos UN/CE);

Admite almacenamiento de evidencia blockchain y auditoría remota, cumpliendo con los requisitos de trazabilidad de datos ISO 9001.

▎Matriz de sensores de alta precisión

Hardware principal:

Medidor de flujo másico de gas importado de Alemania (±0,5 % FS), medidor de flujo de agua electromagnético (±0,3 % FS), sensor de temperatura de resistencia de platino (±0,2 ℃), a través de la calibración dual CNAS/CMA, la precisión es 1,5 veces mejor que el estándar nacional;

Sensor de presión dinámica (tiempo de respuesta <5 ms) captura el impacto del golpe de ariete y simula fluctuaciones extremas de la presión de trabajo (±20%).

Diseño modular:

Cambie rápidamente el módulo de fuente de gas (gas natural → gas licuado) en 30 minutos para reducir los costos de depuración del laboratorio;

El módulo de canal de agua desmontable admite expansión de alta temperatura (95 ℃) y alta presión (1,2 MPa), adecuado para pruebas de escenas especiales.

Características del producto

Precisión de grado de laboratorio: ±0,8 % de eficiencia térmica, ±0,3 % de precisión de detección de flujo FS, adaptada a los estrictos requisitos de certificaciones internacionales como UL/CE.

Compatibilidad estándar total: 15 procedimientos de prueba estándar internacionales integrados como GB/EN/ASME, genera automáticamente informes en varios idiomas (chino/inglés/español/árabe).

Simulación de condiciones de trabajo extremas: arranque a baja temperatura de -10 ℃, prueba de combustión a una altitud de 3000 m, funcionamiento a largo plazo con dureza del agua de 1000 ppm, que cubre escenarios de uso globales.

Análisis de datos de IA: el algoritmo de aprendizaje automático identifica 12 problemas potenciales, como combustión inestable y deriva del sensor, y la precisión de la advertencia de datos anormales es >99%.

Diseño modular: módulo de gas/agua desmontable, cambio completo de fuente de gas (gas natural → gas licuado) en 30 minutos, lo que reduce los costos de depuración del laboratorio.

Normas internacionales de referencia

GB 6932-2015 "Calentadores de agua instantáneos a gas para uso doméstico" (Cláusula 5 Eficiencia térmica; Cláusula 6 Dispositivos de seguridad).

EN 61326-1:2013 "Compatibilidad electromagnética de equipos de medida" (Sección 4 Límites de interferencia de radiofrecuencia).

Programa Energy Star “Estándar de eficiencia energética para calentadores de agua” (Sección 5 Eficiencia térmica ≥ 90%; Sección 6 Consumo de energía en espera ≤ 1W).

IEC 60335-2-34:2018 "Requisitos de seguridad para calentadores de agua" (Cláusula 11 Prueba de aumento de temperatura; Cláusula 15 Resistencia a la humedad).

ANSI Z21.10.3-2019 "Norma de seguridad para calentadores de agua a gas" (Cláusula 8 Rendimiento de combustión; Cláusula 12 Dispositivos de seguridad automáticos).

ISO 9001:2015 “Sistema de Gestión de Calidad” (Cláusula 7.1.5 Calibración de Equipos de Monitoreo).

ASTM D6476-19 "Método de prueba de durabilidad para calentadores de agua a gas" (Sección 6 Prueba de ciclo de vida).

Parámetros técnicos

Objetos de prueba y elementos de prueba

Objetos de prueba principales:

Calentadores de agua instantáneos a gas para uso doméstico (8-30kW, incluidos los de condensación/instantáneos).

Calentadores de agua a gas comerciales (30-40kW, volumétricos/modulares).

Calentadores de agua para escenarios especiales (tipo marino/meseta, se requiere módulo de alto voltaje).

Elementos básicos de la prueba:

Rendimiento básico: carga térmica nominal, tasa de salida de agua caliente, eficiencia térmica, rango de ajuste de carga.

Eficiencia energética y protección del medio ambiente: consumo de energía en modo de espera, concentración de emisiones de CO/NOx, nivel de eficiencia energética (GB 30720/Energy Star).

Rendimiento de seguridad: hermeticidad, tiempo de respuesta de protección contra apagado, temperatura de protección contra sobrecalentamiento, resistencia de aislamiento eléctrico.

Confiabilidad: prueba de 1000 ciclos de arranque y parada, simulación de incrustaciones de agua (operación con dureza de 1000 ppm durante 1000 horas), durabilidad ante vibraciones (10-50 Hz).

Condiciones de trabajo extremas: arranque a baja presión de aire (85 % de presión de aire nominal), prueba de combustión a gran altitud (0-3000 m), arranque a baja temperatura de -10 ℃.

Rendimiento del control: precisión del control de la temperatura del agua (±1℃), tiempo de respuesta del ajuste de potencia (＜10s), verificación de la función anticongelante inteligente.
