Probador de calentadores de agua a gas de 30 kW, eficiencia térmica ±1 % (IEC 60335)

Probador de calentadores de agua a gas de 30 kW, eficiencia térmica ±1 % (IEC 60335)

Introducción del producto

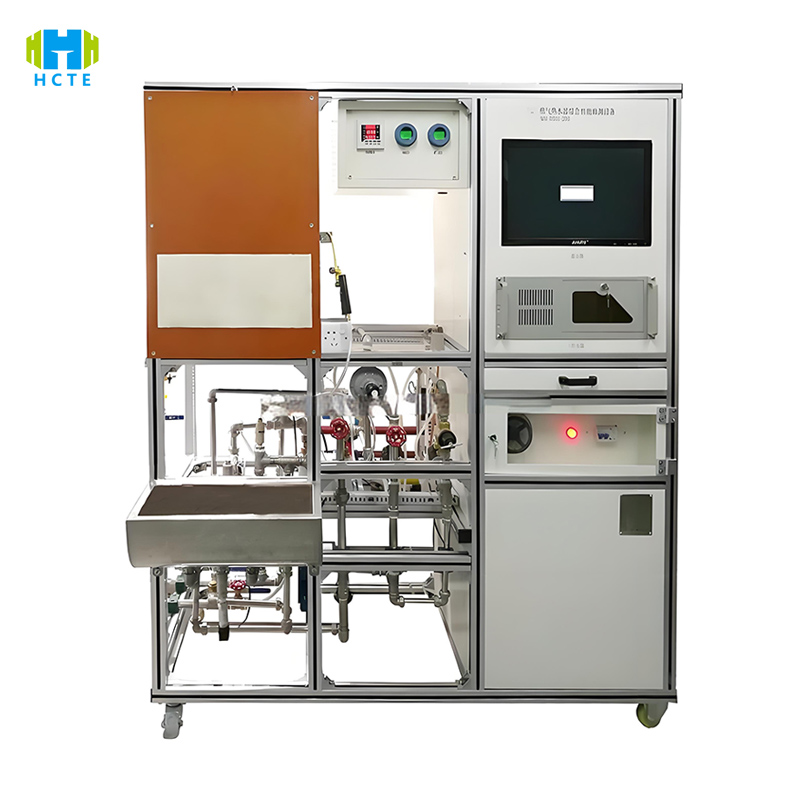

El HH-RR-503 utiliza una cobertura de potencia total y tecnología de medición y control inteligente para lograr una evaluación precisa y una inspección de calidad eficiente del rendimiento del calentador de agua a gas:

1. Prueba de simulación de condiciones de funcionamiento completo

• Rango de potencia: 0-30 kW, adecuado para calentadores de agua instantáneos domésticos, calentadores de agua volumétricos (gas natural/gas licuado/gas manufacturado), admite carga térmica nominal, prueba de entrada de calor mínima/máxima (requisitos de GB 6932 Cláusula 5.1).
• Simulación ambiental: ajuste de la temperatura del agua de 10 a 90 ℃ (precisión ±0,5 ℃), fluctuación de la presión del aire ±15 % de la presión nominal, simulando la estabilidad de la operación en diferentes entornos regionales de calidad del agua y presión del aire.

2. Capacidades de detección multidimensional

• Prueba de eficiencia térmica (método de termopar dual, precisión ±1%), tasa de aumento de temperatura (0-60 ℃/min, resolución 0,1 ℃/s), uniformidad de carga térmica (desviación ≤2%).
• Análisis de la composición de los gases de combustión (concentración de CO/NOx, resolución 1 ppm), adaptado a los requisitos de certificación de calificación de eficiencia energética GB 30720.
• Detección de hermeticidad (1,5 veces la presión de trabajo durante 30 min, fuga ≤0,01 L/h), tiempo de respuesta del dispositivo de protección contra extinción de llamas (≤60 s, IEC 60335-2-34 Cláusula 15).
• Prueba de seguridad eléctrica: resistencia de tierra (≤0,1Ω), tensión de resistencia de aislamiento (1800 Vcc/1 min sin avería).

3. Sistema inteligente de medición y control

• Interfaz de operación: pantalla táctil a color de 10 pulgadas (interruptor de chino e inglés) con 5 plantillas de prueba integradas (como detección de elementos completos de certificación CCC, prueba de eficiencia energética Energy Star), proceso de inicio con un clic, tiempo de configuración de parámetros acortado en un 40%.
• Gestión de datos: el almacenamiento cifrado de 64G genera automáticamente informes en PDF (incluidos gráficos de control SPC), admite la exportación USB/Ethernet y la conexión al sistema MES, y cumple con los requisitos de trazabilidad de calidad ISO 9001.

4. Adaptación eficiente de la línea de producción

• Sujeción rápida: Las abrazaderas neumáticas completan el reemplazo de la interfaz DN15-DN50 en 3 minutos, compatibles con calentadores de agua verticales/horizontales de marcas como Navien y Rheem.
• Diseño de múltiples estaciones: prueba paralela estándar de 4 estaciones (8 estaciones opcionales), eficiencia de detección aumentada en un 60%, adaptada a los requisitos completos de inspección/muestreo de la línea de ensamblaje.

Características del producto

• Medidor de flujo de gas importado de Alemania (±0,5 % FS), sensor de temperatura del agua (±0,3 ℃), calibrado por CNAS, mejor que los estándares nacionales.
• 4 estaciones de control independientes, la capacidad de detección diaria de un solo dispositivo alcanza más de 200 unidades, adecuado para líneas de producción con una producción anual de más de 500.000 unidades.
• Procedimientos de prueba GB 6932, IEC 60335 y Energy Star integrados, generan automáticamente informes de datos necesarios para múltiples certificaciones.
• El algoritmo de IA identifica 7 tipos de fallas, como combustión incompleta (el CO excede el estándar) y flujo de agua anormal, con una precisión de diagnóstico de >95%.
• Admite el cambio entre gas natural (12T/10T) y gas licuado (20Y), sin necesidad de reemplazo de hardware, adaptándose a las necesidades del mercado global.

Normas internacionales de referencia

• GB 6932-2015 "Calentadores de agua instantáneos a gas de uso doméstico" Cláusula 5.1: Método de prueba de eficiencia térmica; Cláusula 5.3: Presión y juicio de prueba de hermeticidad.
• IEC 60335-2-34:2018 "Seguridad de electrodomésticos y similares Parte 2-34: Requisitos especiales para calentadores de agua" Cláusula 11: Prueba de aumento de temperatura; Cláusula 15: Prueba de resistencia a la humedad.
• Requisitos del programa Energy Star Sección 5: Eficiencia térmica ≥82 % (volumétrica)/90 % (instantánea); Sección 7: Consumo de energía en espera ≤1 W.
• ANSI Z21.10.3-2019 "Norma de seguridad para calentadores de agua a gas" Cláusula 8: Prueba de rendimiento de combustión; Cláusula 12: Verificación automática del dispositivo de seguridad.

Parámetros técnicos

Objetos de prueba y elementos de prueba

Objetos de prueba

• Calentadores de agua instantáneos a gas para uso doméstico (8-30kW).
• Calentadores de agua a gas volumétricos (10-100L).
• Calentadores de agua a gas comerciales (se requieren módulos de alto voltaje de 30 a 100 kW).

Elementos de prueba

• Rendimiento térmico: eficiencia térmica, carga térmica, tasa de aumento de temperatura, composición de los gases de combustión (CO/NOx).
• Rendimiento de seguridad: hermeticidad, tiempo de respuesta de protección contra llamas, resistencia de puesta a tierra, resistencia a la compresión.
• Evaluación de eficiencia energética: consumo de energía en modo de espera, eficiencia de salida de agua caliente (índice de certificación Energy Star), relación de ajuste de carga (entrada de calor máxima/mínima).
• Confiabilidad: 1000 pruebas de ciclo de arranque y parada, envejecimiento a alta temperatura (operación continua a 90 ℃ durante 24 h), simulación de incrustaciones de agua (dureza ≤1000 ppm).
• Adaptabilidad ambiental: arranque a baja presión (85 % de presión nominal), estabilidad de combustión a gran altitud (adaptación a altitud de 0 a 3000 m).
