Medidor de flujo de válvula vertical, banco de pruebas inteligente, detección de flujo de alta precisión, adaptación de calibre completo, ISO5167

Medidor de flujo de válvula vertical, banco de pruebas inteligente, detección de flujo de alta precisión, adaptación de calibre completo, ISO5167

Introducción del producto

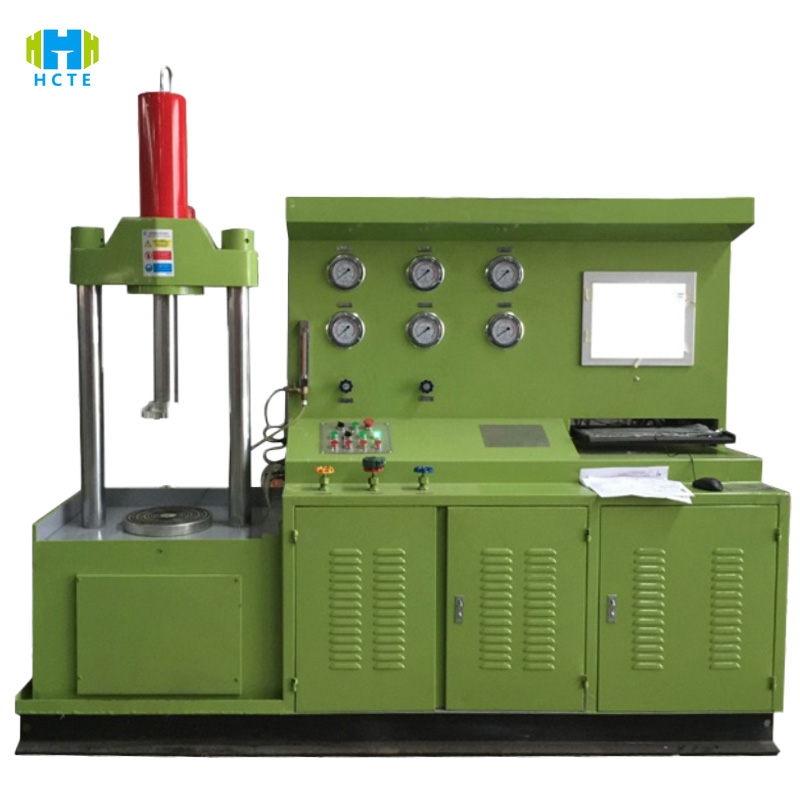

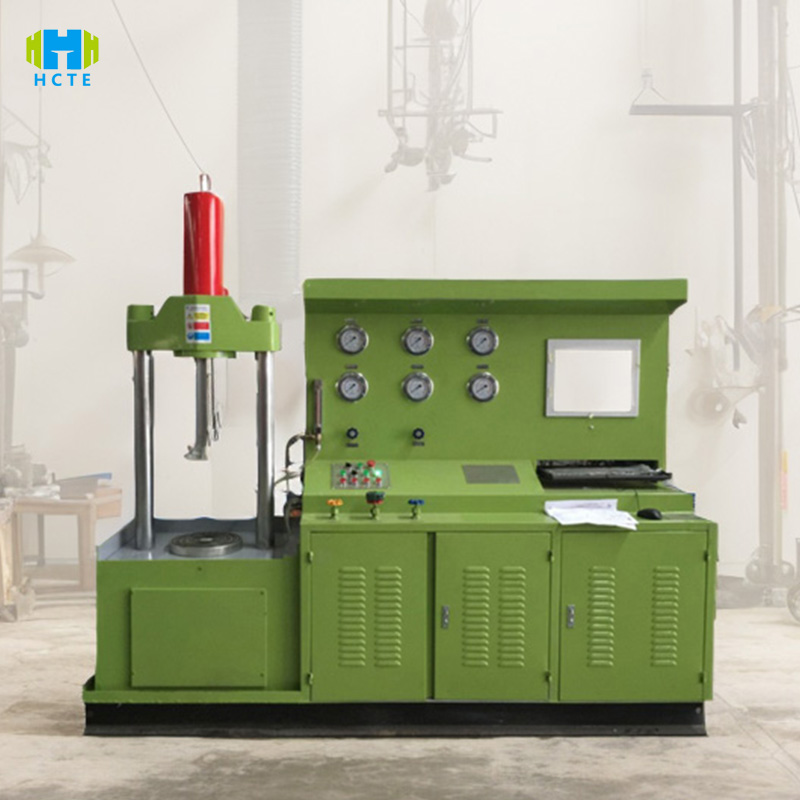

WPT-7 redefine el estándar de verificación de rendimiento de válvulas/medidores de caudal con detección vertical eficiente y tecnología de medición y control inteligente:

1. Estructura vertical y detección eficiente

• Disposición especial: Diseñado para válvulas de compuerta instaladas verticalmente, medidores de flujo electromagnéticos y otros equipos, el dispositivo de centrado automático garantiza que la superficie de sellado esté sometida a una tensión uniforme, evitando el error de inclinación de las pruebas horizontales y la eficiencia de sujeción aumenta en un 50%.
• Cobertura de calibre completo: las juntas de soldadura a tope/rosca/brida DN25-DN300 son plug-and-play, y el dispositivo de elevación eléctrico (carrera de 500 mm) se combina con un dispositivo de sujeción neumático para completar el reemplazo de equipos de diferentes tamaños en 10 minutos.

2. Pruebas de rendimiento multidimensionales

Detección de flujo:

Rango de 0,1 a 200 m³/h (precisión de calibración del caudalímetro electromagnético ±0,3 %), compatible con medios de agua limpia, petróleo y gas natural (módulo anticorrosión opcional para soportar entornos ácidos y alcalinos)

Prueba de característica de flujo: linealidad, error de repetibilidad (≤0,1 %), análisis de pérdida de presión (resolución 0,01 MPa)

Prueba de presión:

Prueba de presión estática de 0 a 40 MPa (precisión ±0,2 % FS), que cumple con la prueba de resistencia de la carcasa a la presión nominal de 1,5 veces y la prueba de sellado de 1,1 veces (fuga ≤ 0,01 L/min de líquido)

La prueba de presión de pulso (frecuencia 0-10 Hz) simula el impacto del golpe de ariete en la red de tuberías y detecta la vida útil por fatiga del equipo.

3. Medición y control inteligente y gestión de datos

Interfaz de operación: pantalla táctil a color de 10 pulgadas (1280 × 800), cambio de un botón entre chino e inglés, ISO 5167 incorporado, API 6D y otras más de 20 plantillas de prueba estándar, tiempo de configuración de parámetros acortado en un 40%

Trazabilidad de datos: almacenamiento cifrado de 64G + exportación USB/Ethernet, generación automática de curva de flujo-presión, gráfico de tendencias de fugas, el software de computadora superior admite la generación de informes en PDF (incluida la determinación de cumplimiento)

4. Diseño de seguridad y confiabilidad

Protección de hardware: cámara de alta presión de acero inoxidable (resistencia a la presión de 60 MPa) + ventana de observación templada a prueba de explosiones (transmisión de luz del 92 %), precisión de monitoreo de fugas de hasta 0,001 L/min

Triple protección: descarga automática por sobrepresión (valor establecido del 110 %), apagado por sobrecalentamiento del motor (>70 ℃), botón de apagado de emergencia (tiempo de respuesta <0,5 s), conforme a las normas de seguridad eléctrica EN 61010-1.

Características del producto

🚀 Sujeción rápida Elevación eléctrica + bloqueo neumático, Tiempo de reemplazo de equipo DN300 ＜10 minutos, compatible con válvulas/caudalímetros multimarca

🔬 Detección de alta precisión Sensores importados de Alemania: flujo ±0,3 % FS, presión ±0,2 % FS, calibrados por CNAS, cumplen con la precisión ISO 5167 Clase 1

🌐 Compatibilidad estándar Procedimientos de prueba API 6D, EN 12266-1 integrados, generan automáticamente los informes de datos necesarios para la certificación CE/API/CCC

📊 Análisis inteligente Estadísticas SPC en tiempo real (valor CPK/índice de capacidad del proceso), identificación de datos anormales con IA (precisión del 98 %) y alarma sonora y luminosa

⚙️ Expansión flexible Módulo opcional de alta temperatura (0-150 ℃), sistema de vacío (grado de vacío ≤10 kPa), se adapta a los requisitos de prueba de condiciones de trabajo extremas

Normas internacionales de referencia

Normas de medición de caudal:

• ISO 5167-1:2018 "Dispositivo de presión diferencial para medir el caudal"
• Cláusula 5: Nivel de precisión y cálculo de incertidumbre
• Cláusula 7: Método de prueba de repetibilidad y reglas de juicio
• GB/T 2624.1-2021 "Medición del caudal de fluido en tubería completa con un dispositivo de presión diferencial"
• Sección 5.3: Cálculo del coeficiente de flujo y proceso de calibración

Normas de prueba de válvulas:

• API 6D:2020 "Válvula de tubería"
• Sección 8.2: Procedimiento de prueba de presión (presión de prueba de carcasa/sello y tiempo de mantenimiento de la presión)
• Sección 8.3: Estándar de aceptación de fugas (líquido ≤0,1 ml/min・DN)
• EN 12266-1:2019 "Prueba de presión de válvulas industriales"
• Anexo A: Método de detección de fugas por el método de burbujas
• Anexo B: Reglas de determinación de fugas por el método de caída de presión

Seguridad y compatibilidad electromagnética:

• EN 61010-1:2010 «Requisitos de seguridad para equipos de medición»
• Cláusula 5: Aislamiento eléctrico y protección contra sobretensiones
• Cláusula 7: Nivel de protección mecánica (IP54/IP65)

Parámetros técnicos

Objetos de prueba y elementos de inspección
